DMM*-YQ型双线油分配混合器 |
| 一、结构特点及应用范围 |
| DMM*-YQ型双线油气分配混合器，是由模块式的双线油分配器和混合器组合叠加而成。设有对称的双线油进口，二个进气口，2～20个油气出口。主要适用于双线式油气润滑系统中。 |
|
|
| 二、技术参数 |
供油体规格号 |
公称压力MPa |
动作压力MPa |
适用气压MPa |
每口空气耗量L/min |
出油口数 |
额定给油量ml/循环 |
调整螺丝每圈调节量ml |
10T |
20 |
＜1.2 |
＜0.2～0.8 |
30 |
2 |
0～1 |
0.05 |
10S |
1 |
0～2 |
0.01 |
20T |
2 |
0.6～2 |
0.06 |
20S |
1 |
1.2～4 |
0.12 |
30T |
2 |
0.6～3 |
0.07 |
30S |
1 |
1.2～6 |
0.14 |
|
| 适用过滤精度25m，粘度≤760cSt的润滑油；环境温度-10℃～60℃。 |

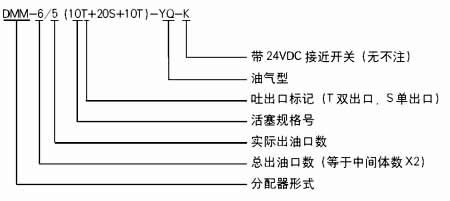

| 三、型号说明 |
|

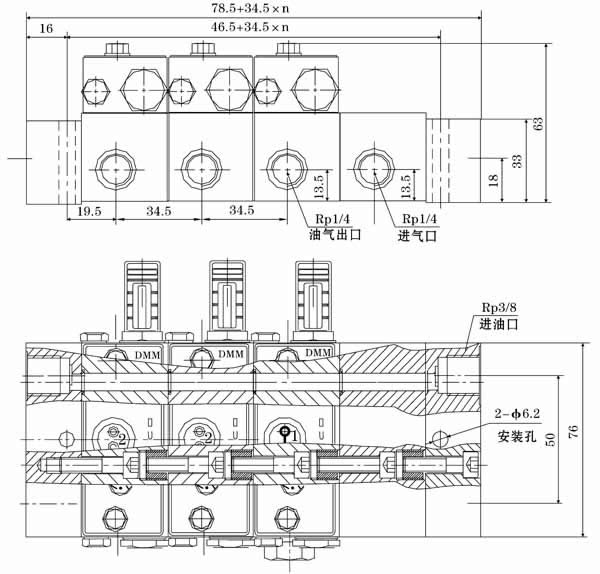

| 四、外形尺寸 |
|
| ＊：组合以供油上体1～10片内为佳。 |
| 五、使用要领 |
1、必须在规定的环境下使用规定的介质。
2、分配器的两个进油口分别与两条供油管连接，且两侧是贯通的，某一侧的进油口不使用时应堵上螺塞。
3、在灰尘大、潮湿，环境恶劣的场合使用时应配防护箱。
4、压缩空气接口必须与本油气系统的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
5、每片供油上体其给油量的调整应在指示杆缩加在去的状态下进行，调整完毕应将锁紧螺丝拧紧。
6、若需改变油气出口数，请向厂家索取说明书，按照说明书中处置方法的步骤进行处置。 |
|
|
|
|
